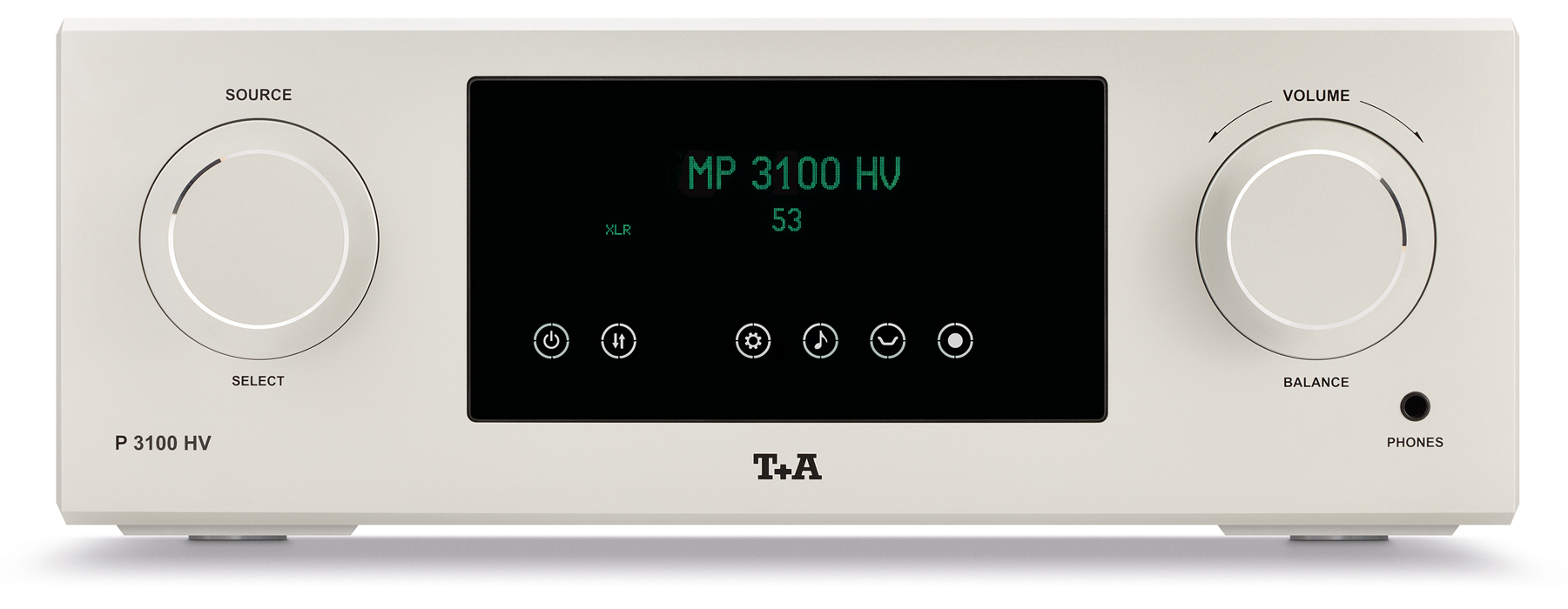

P 3100 HV
前級放大器
前級放大器是所有高端系統中最重要的設備。信號源將低電平信號傳送到前級放大器，前級放大器的任務是切換和放大這些信號，調節它們的音量，處理它們并傳送到下一級設備，為后級功率放大器做好準備。所有這一切都不能改變?cè)行盘?hào)。T+A 投入大量精力來設計，使其能完全滿足這些要求。分離的、完全對稱的結構，使用的每一個組件都是最好的。每一條電路被安裝在精度最高的結構機箱內。 P 3100 HV 的設計和概念傳承于 P 3000 HV。只從表面上看，區別僅在于型號。然而，在內部電路方面，進行了大規模的改進和提升。
在P 3000 HV 中，輸入和輸出級使用了最高等級的電容來與繼電器音量控制進行耦合。

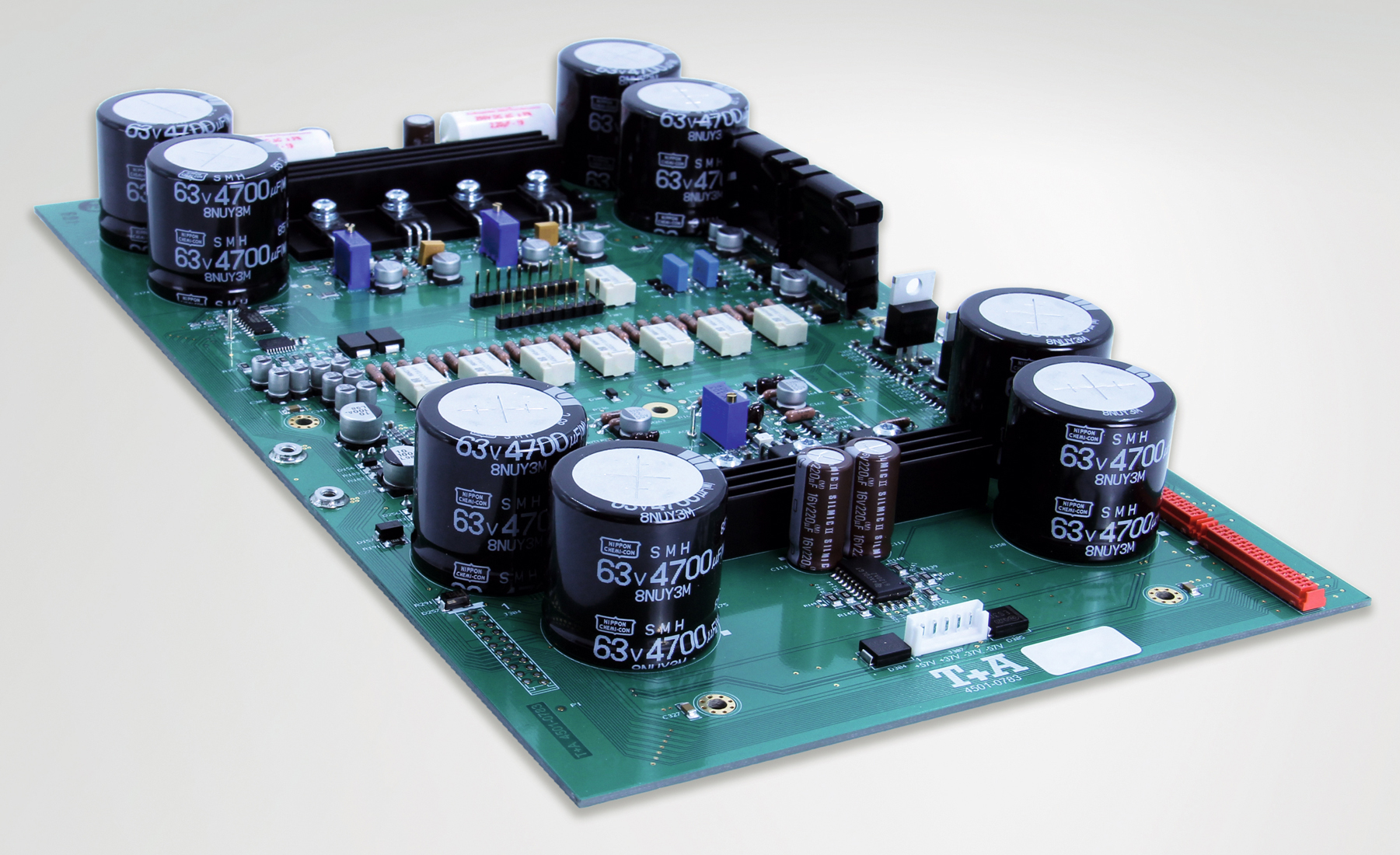

但是在 P 3100 HV 中，使用了全新電路板布局，更精密，更穩定，完美實現晶體管溫度系數的補償，并且可以精準設置工作點，使得前級放大器級具有純直流耦合。在輸入級、音量控制和輸出級之間的信號回路中不再有耦合電容。最大程度的保障電壓和溫度的穩定。

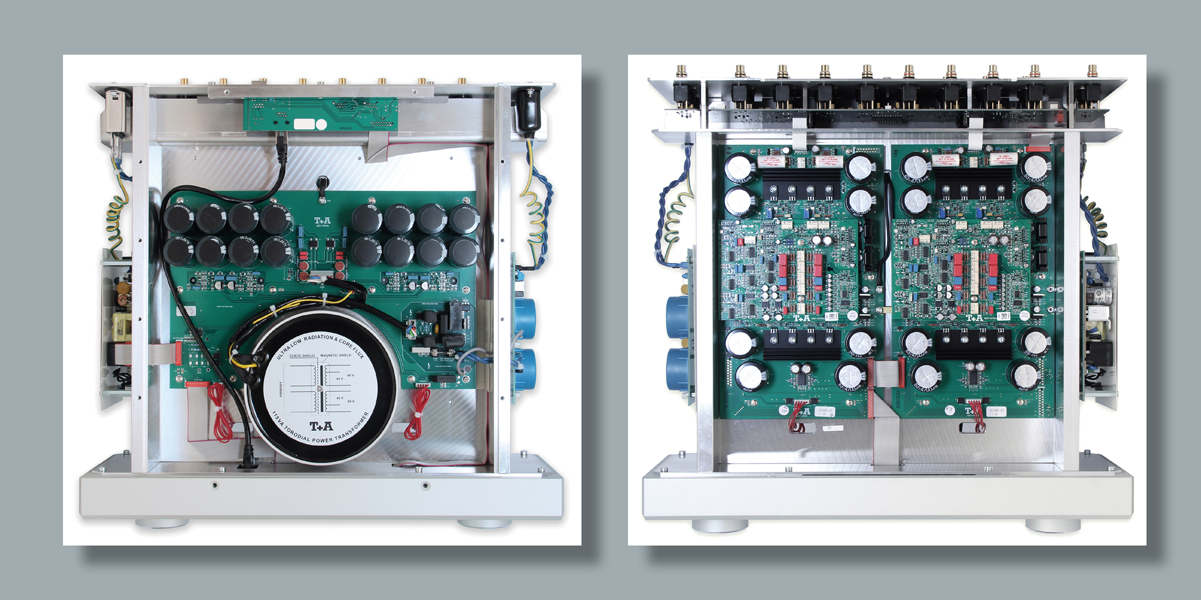

另外，T+A 為數字信號部分配備了更大功率的電源，配以全方位的屏蔽。在模擬部分，環形變壓器容量在原有基礎上進行了擴容，達到 115 VA。所有已的改進，只為提升聲音的質量。
規格
頻率相應 + 0 / – 3 dB | 0,5 Hz – 300 kHz |
信噪比 | 108 / 112 dB |
總諧波失真 | < 0,001% |
調整 | < 0,001 % |
聲道分離度 | > 108 dB |

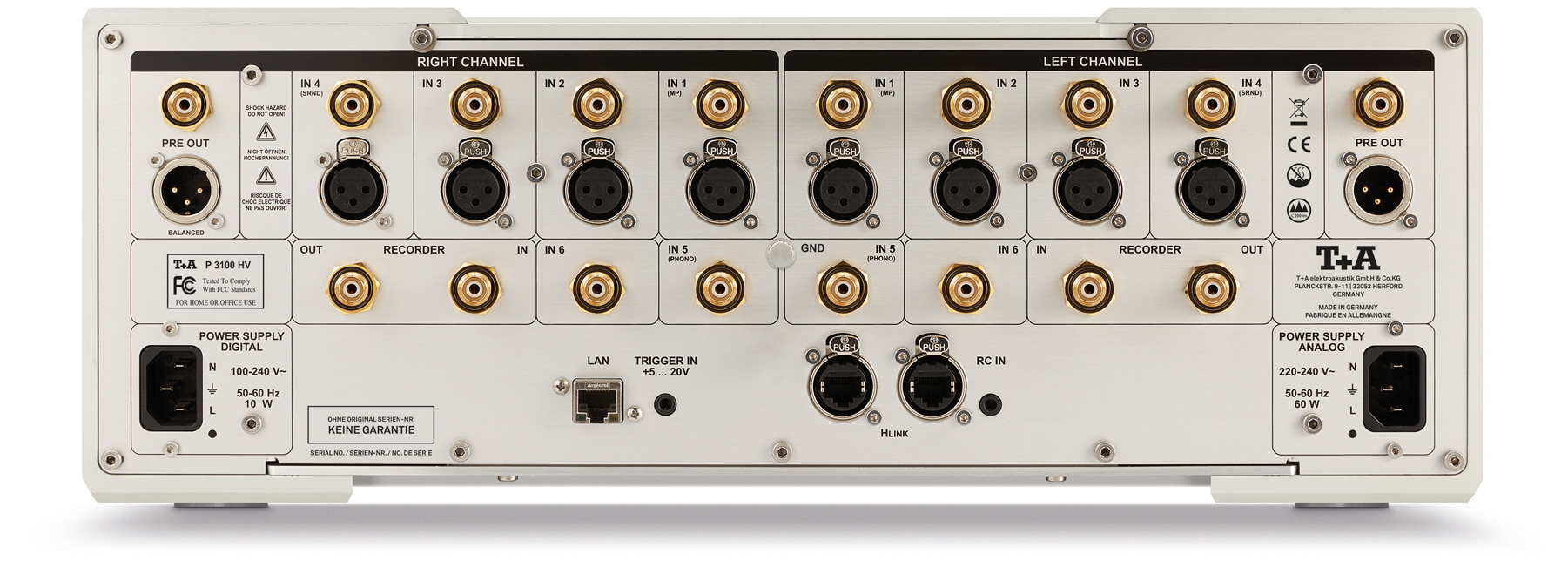

非平衡輸入 (RCA) | 7 x 250 mVeff ... 9 Veff / 20 kOhms |
平衡輸入(XLR) | 4 x 500 mVeff ... 18 Veff / 5 kOhms |
耳機輸出 | 50 Ohms high current |
1 x 錄音器接口 | 250 mVeff / 100 Ohms |
RCA 輸出 | Nom 1 Veff, Max 9,5 Veff / 50 Ohms |
XLR 輸出 | Nom 1,45 Veff, Max 19,6 Veff / 50 Ohms |
濾波容量 | 75000 μF |
電源/配件/尺寸
輸入電源 | 2 x 110 - 120 V/60 Hz or 220 - 240 V/50 Hz, 10 + 60 Watts （額定電流情況下消耗） |
待機功耗 | < 0,5 W |
特殊功能 | 觸發輸入 +（5 - 20 V） 外部聯動開機 輸入4可以配置為環繞模式 模擬信號處理模塊插槽：用于（MC/MM）唱機放大器 |
遙控器型號 | F 3001 |
附件 | 2*電源線, 遙控接收器 E 2000 |
外形尺寸(H x W x D) | 17 x 46 x 46 cm |
重量 | 28 kg / 61.7 lbs |
顏色 | 銀漆 47 或鈦漆 64 散熱片 黑色 42 |
本公司擁有所有技術最終修改權利 |
